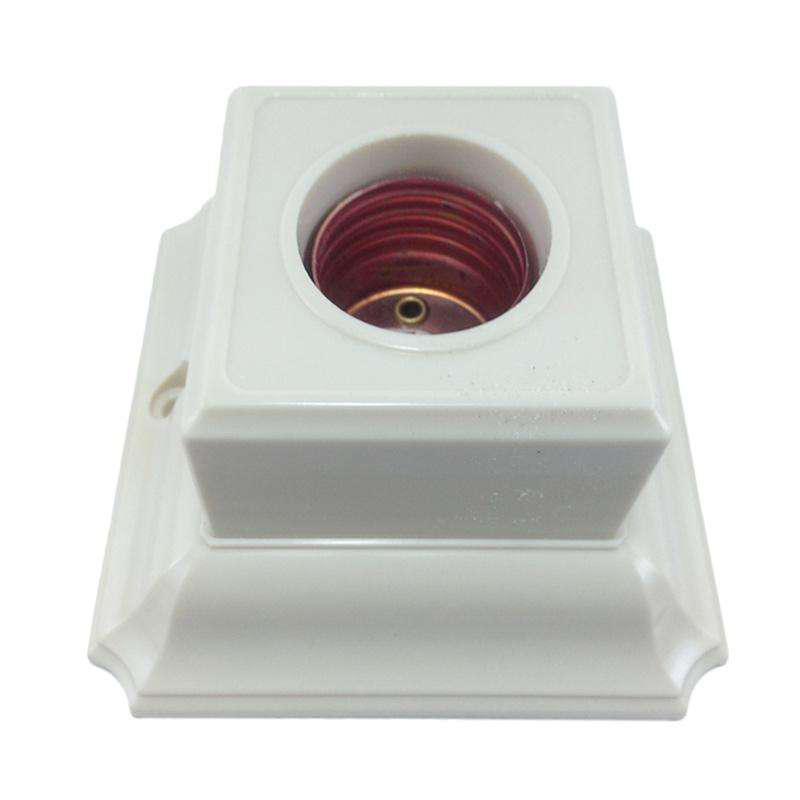

macam macam alat listrik dengan gambar dan fungsinya

1 ).Kabel NYA

Kabel NYA berinti tunggal, berlapis bahan isolasi PVC, untuk instalasi luar/kabel udara. Kode warna isolasi ada warna merah, kuning, biru dan hitam. Kabel tipe ini umum dipergunakan di perumahan karena harganya yang relatif murah. Lapisan isolasinya hanya 1 lapis sehingga mudah cacat, tidak tahan air (NYA adalah tipe kabel udara) dan mudah digigit tikus.

Agar aman memakai kabel tipe ini, kabel harus dipasang dalam pipa/conduit jenis PVC atau saluran tertutup. Sehingga tidak mudah menjadi sasaran gigitan tikus, dan apabila ada isolasi yang terkelupas tidak tersentuh langsung oleh orang.

2).Kabel NYM

Kabel NYM memiliki lapisan isolasi PVC (biasanya warna putih atau abu-abu), ada yang berinti 2, 3 atau 4. Kabel NYM memiliki lapisan isolasi dua lapis, sehingga tingkat keamanannya lebih baik dari kabel NYA (harganya lebih mahal dari NYA). Kabel ini dapat dipergunakan dilingkungan yang kering dan basah, namun tidak boleh ditanam.

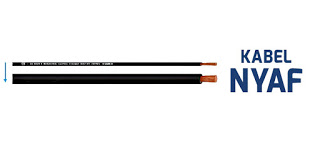

3).Kabel NYAF

Kabel NYAF merupakan jenis kabel fleksibel dengan penghantar tembaga serabut berisolasi PVC. Digunakan untuk instalasi panel-panel yang memerlukan fleksibelitas yang tinggi.

4).Kabel NYY

Kabel NYY memiliki lapisan isolasi PVC (biasanya warna hitam), ada yang berinti 2, 3 atau 4. Kabel NYY dipergunakan untuk instalasi tertanam (kabel tanah), dan memiliki lapisan isolasi yang lebih kuat dari kabel NYM (harganya lebih mahal dari NYM). Kabel NYY memiliki isolasi yang terbuat dari bahan yang tidak disukai tikus.

5).Kabel NYFGby

Kabel NYFGbY ini digunakan untuk instalasi bawah tanah, di dalam ruangan di dalam saluran-saluran dan pada tempat-tempat yang terbuka dimana perlindungan terhadap gangguan mekanis dibutuhkan, atau untuk tekanan rentangan yang tinggi selama dipasang damacam macam alat listrik dengan gam bar dan fungsinyan dioperasikan.

6). Kabel ACSR

Kabel ACSR merupakan kawat penghantar yang terdiri dari aluminium berinti kawat baja.Kabel ini digunakan untuk saluran-saluran transmisi tegangan tinggi, dimana jarak antara menara/tiang berjauhan, mencapai ratusan meter, maka dibutuhkan kuat tarik yang lebih tinggi, untuk itu digunakan kawat penghantar ACSR.

7).Kabel AAAC

Kabel ini terbuat dari aluminium-magnesium-silicon campuran logam, keterhantaran elektris tinggi yang berisi magnesium silicide, untuk memberi sifat yang lebih baik. Kabel ini biasanya dibuat dari paduan aluminium 6201. AAAC mempunyai suatu anti karat dan kekuatan yang baik, sehingga daya hantarnya lebih baik.

8).Kabel ACAR

Kabel ACAR yaitu kawat penghantar aluminium yang diperkuat dengan logam campuran, sehingga kabel ini lebih kuat daripada kabel ACSR.

9).Kabel BC

Kabel ini dipilin/stranded, disatukan.
Ukuran / tegangan mak = 6 – 500 mm2 / 500 V
Pemakaian = saluran diatas tanah dan penghantar pentanahan

10. Sakelar

berfungsi untuk menghubungkan dan memutus arus listrik ke beban .

11)Sakelar Tunggal/Engkel/satu kutub

Sakelar ini idealnya digunakan untuk melayani 1 lampu serta untuk mematikan
dan menghidupkan lampu dari 1 tempat.

12.Sakelar Double/Ganda/dua kutub

Sakelar ini idealnya digunakan untuk melayani 2 lampu, yaitu 1 togle 1 lampu
Serta untuk mematikan dan menghidupkan lampu dari 1 tempat.

13. BARGAINSER

Fungsi bargainser adalah Membatasi daya yang digunakan oleh pelanggan (sesuai dengan kontrak pemasangan), Mencatat daya yang digunakan oleh konsumen. Pemutus daya utama beralih jika ada kekuatan kelebihan konsumsi oleh pelanggan, gangguan arus pendek pada instalasi listrik atau sengaja dimatikan rumah pelanggan untuk tujuan pemasangan perbaikan listrik rumah.

14. STOP KONTAK

Stop kontak merupakan material instalasi listrik yang berfungsi sebagai muara penghubung antara arus listrik dengan peralatan listrik. Di bawah ini adalah gambar stop kontak out bow yang dipasang di luar tebok (tidak ditanam di dalam tembok) dan memiliki beberapa colokan sehingga sering disebut terminal.

15. Test pen

Digunakan untuk mengetahui apakah suatu penghantar listrik memiliki tegangan listrik.

16. Solder

Digunakan untuk upaya alternatif jumper dengan menghubungkan kabel kecil pada hubungan yang putus pada papan PCB agar yang retak /terputus agar tersabung kembali.

17. Penggaris siku

Digunakan untuk mengukur siku siku dari suatu sambungan, baik siku bagian dalam maupun bagian luar.

18. pahat

Pahat digunakan untuk membuat lubang pada kayu.

19. Gunting seng

Digunakan untuk memotong seng atau sejenisnya.

20. Ketam

Ketam berfungsi untuk memperhalus permukaan kayu.

21. Steker

fungsi steker adalah untuk menyambung peralatan listrik atau elektronik agar peralatan elektronik terkoneksi dengan listrik PLN dan akhirnya peralatan listrik bisa dinikmati untuk kepentingan umum.

22. Tang pemotong
